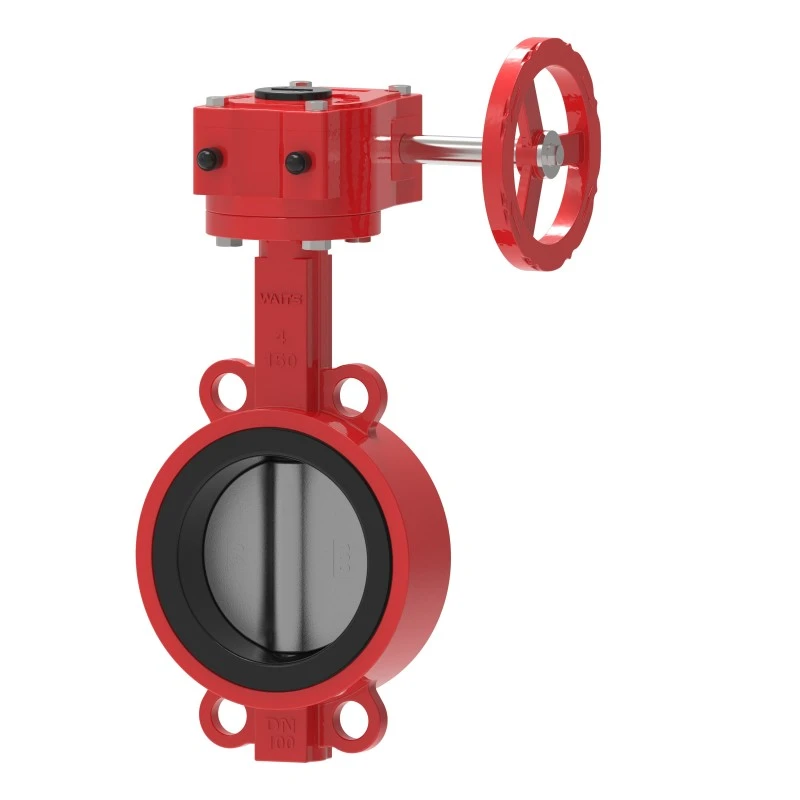

Vanne papillon à plaquette Fire Gear

La vanne papillon Fire Gear Wafer de Waits Valve est le produit principal de ma série de protection incendie et a obtenu la certification ISO 9001 de DNV, Bureau Veritas, ABS et Lloyds. Cette série de vannes papillon adopte un corps et une plaque de vanne B148 C9500 de haute qualité, ainsi qu'une tige de vanne Monel K500. Si vous avez d'autres exigences, n'hésitez pas à nous contacter !

La plaque papillon est située au centre de la canalisation et une tige traversant la plaque papillon est reliée à l'actionneur à l'extérieur de la vanne. Les actionneurs rotatifs peuvent rendre la plaque papillon parallèle ou perpendiculaire à la direction d'écoulement du fluide. Contrairement aux vannes à bille, les vannes papillon sont toujours situées dans la plage de débit du fluide, donc quelle que soit la position de la vanne, une chute de pression se produira dans le fluide.

Fonctionnalité:

La vanne papillon Fire Gear Wafer répond ou dépasse les exigences des normes EN 593 et ​​MSS SP-67.

La conception du disque de la vanne de sulfuration permet une fermeture hermétique.

La vanne papillon Fire Gear Wafer convient à une utilisation intérieure et extérieure.

Indicateur de position en forme de drapeau.

Commutateur de surveillance intégré.

La taille de l'extrémité de la rainure doit être conforme à la norme AWWA C606 ou à d'autres normes de pipeline IPS.

Les dimensions face à face sont conformes à la norme MSS SP-67.

Certification UL/ULC 1091, certification FM 1112, certification VdS 2100-08en et 3C, ainsi que certification CNBOP.

Pression de service nominale :

Certification UL/ULC : 300 psi

Certification FM : 300 psi

Certification VdS et 3C : 16 bars

Description du produit

Corps de vanne : fonte nodulaire GGG40/50 ou fonte GG25

Tige à 2 soupapes : SS420/SS431/SS416

3-Plaque papillon : fonte ductile, fonte. Acier inoxydable SS304 (CF8)

Siège 4 soupapes : EPDM ou PTFE

Tige de valve : acier inoxydable

6-Revêtement en résine époxy interne et externe, d'une épaisseur supérieure à 250 microns

7- Méthodes de connexion : type pince, type cosse, type bride

8- Pression de travail : PN10/16 ; Gamme de tailles : 2 pouces à 72 pouces

9- Normes de conception : DIN, EN558-1, API609 ; Bride supérieure : ISO 5211 ;

10-Mode de fonctionnement : Volant ou engrenage à vis sans fin
