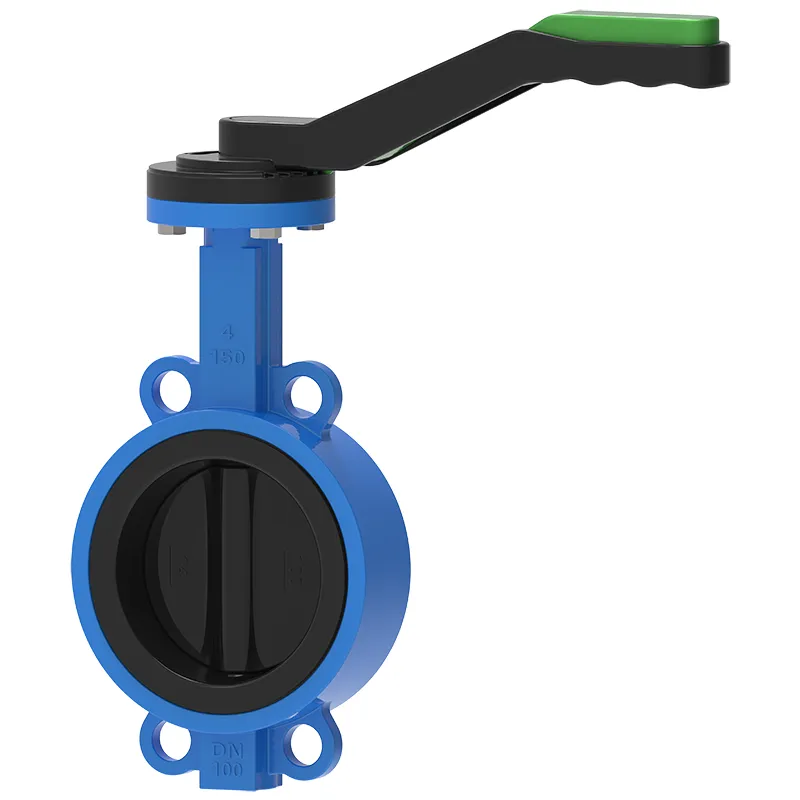

Disque doublé en caoutchouc de vanne papillon concentrique de plaquette de levier

La vanne papillon à levier de Waits Valves est un dispositif de contrôle de débit à faible coût qui peut fournir des fonctions de coupure et d'étranglement dans les systèmes moyenne et basse pression. Il permet d'obtenir un corps de vanne compact de type plaquette, pratique pour une installation entre les brides et équipé d'un levier manuel ou d'un mécanisme de commande à engrenages. Il est également recouvert d'un revêtement en caoutchouc élastique (généralement éthylène-propylène-diène monomère (EPDM), caoutchouc nitrile (NBR) ou autres élastomères), qui peut rendre le corps de la vanne étanche à l'air et le protéger de l'érosion des milieux corrosifs. Le disque de la vanne tourne à 90 degrés pour contrôler le débit du fluide avec un minimum de perte de charge et de couple.

envoyer une demande

Description du produit

Les vannes Waits offrent une vanne papillon à levier durable pour le montage par bride sur les tuyaux ; Conception de disque de valve concentrique ; Avec doublure remplaçable. Grâce à nos compétences professionnelles dans ce domaine, ces vannes peuvent être appliquées aux tours de refroidissement, aux applications de traitement des eaux usées, au traitement de l'eau, aux DAMS, aux conduites principales de gaz et aux conduites de service, aux stations de surpression, aux centrales électriques et aux industries de gazoducs. Nous avons plus d'une décennie d'expérience dans les exportations de commerce extérieur, nous livrerons donc certainement ces produits à nos clients dans les délais impartis.

Le revêtement en caoutchouc de la vanne papillon à levier est durable et facile à utiliser, ce qui peut réduire l'usure interne et prolonger la durée de vie, ce qui en fait un choix fiable pour les opérations marche-arrêt fréquentes. La structure simplifiée simplifie la maintenance et la conception légère est parfaitement adaptée aux installations avec un espace limité.

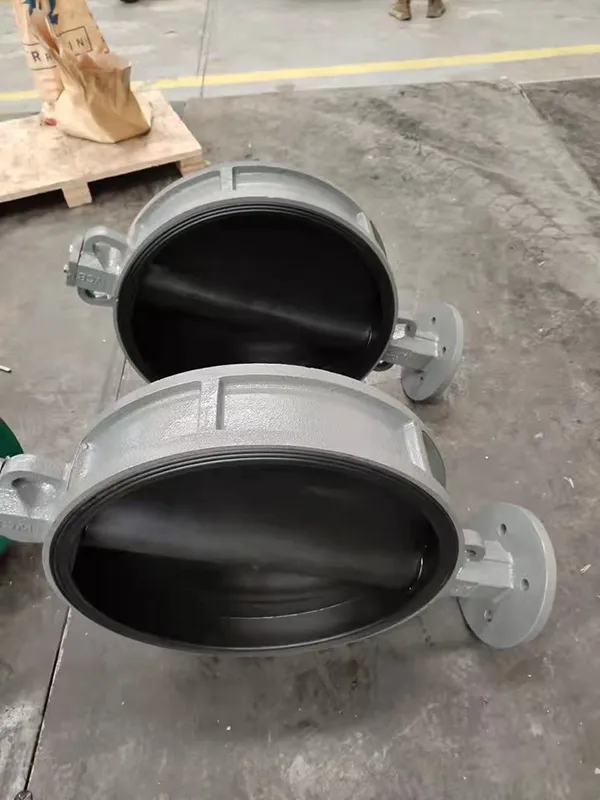

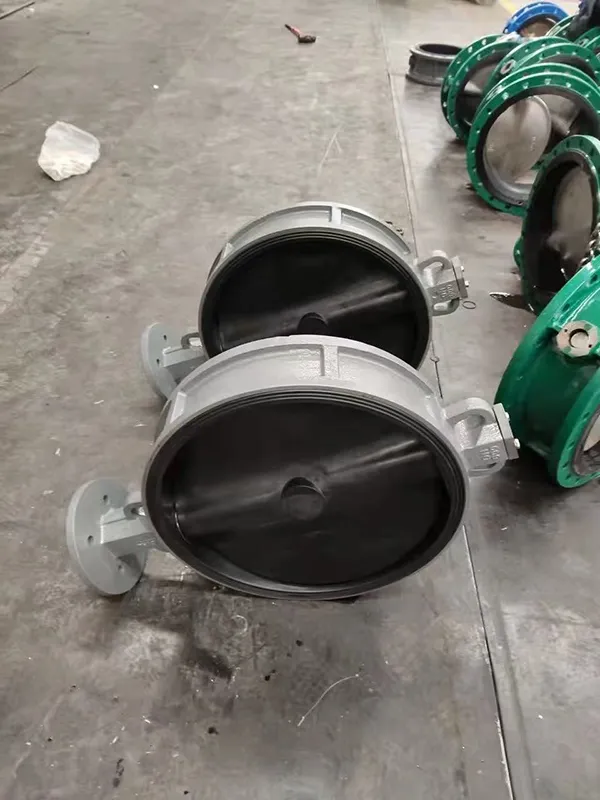

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Fonctionnalité

La vanne papillon à levier de forme cylindrique, avec une courte longueur axiale et une plaque papillon interne.

La plaque papillon est entraînée par la tige de valve. La rotation à 90 ° peut compléter l'ouverture et la fermeture. La modification de l'angle de déviation de la plaque papillon peut contrôler le débit du fluide.

Cette vanne papillon présente une structure simple, une petite taille et un poids léger. Il présente d'excellentes performances de contrôle de débit et d'étanchéité et est largement utilisé dans divers systèmes de canalisations industrielles.

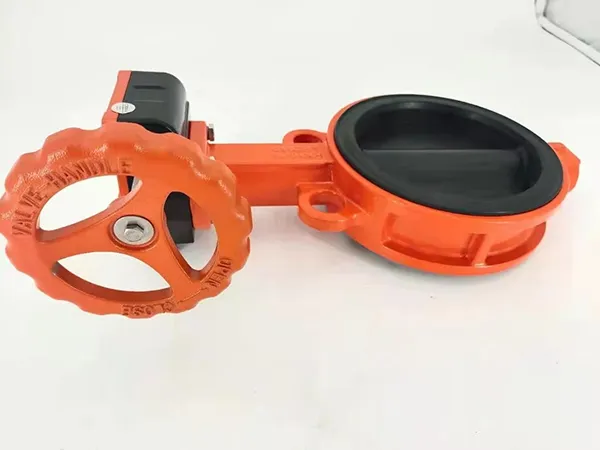

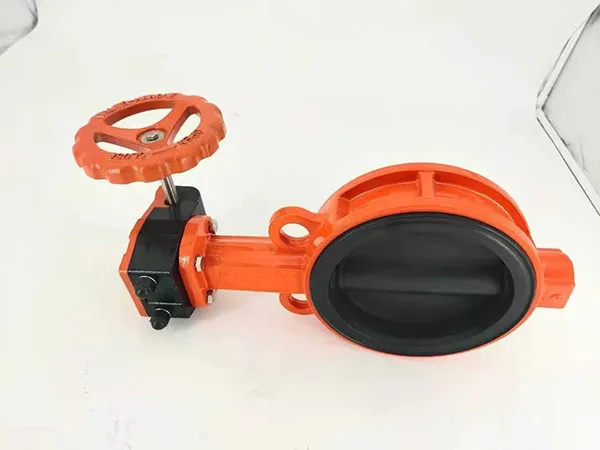

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Spécification

Corps : fonte (GG25), fonte nodulaire (GGG40/50), acier au carbone (WCB A216), acier inoxydable (SS304 / SS316 / SS304L/SS316L), acier inoxydable duplex (2507/1.4529), bronze, alliage d'aluminium.

Siège de valve Caoutchouc nitrile butadiène (NBR), éthylène propylène diène monomère (EPDM)/éthylène propylène diène monomère de terres rares (REPDM), polytétrafluoroéthylène (PTFE)/polytétrafluoroéthylène recyclé (RPTFE), caoutchouc fluoré (Viton), caoutchouc chloroprène (néoprène), Hypalon, caoutchouc de silicone Silicone, perfluorooctane sulfonate (PFA).

Tige de vanne Acier inoxydable 416 (SS416), acier inoxydable 431 (SS431), 304 (acier inoxydable SS304, acier inoxydable 316 (SS316), acier inoxydable duplex (SS304 / SS316 / SS304L/SS316L), acier inoxydable duplex (2507/1.4529), bronze, revêtement (DI/WCB/SS) (revêtement époxy/nylon /EPDM/NBR/PTFE/PFA)

Douille : PTFE, bronze

Joints toriques : NBR, EPDM, FKM

Mode de fonctionnement : levier manuel, boîte de vitesses, actionneur électrique/pneumatique/hydraulique

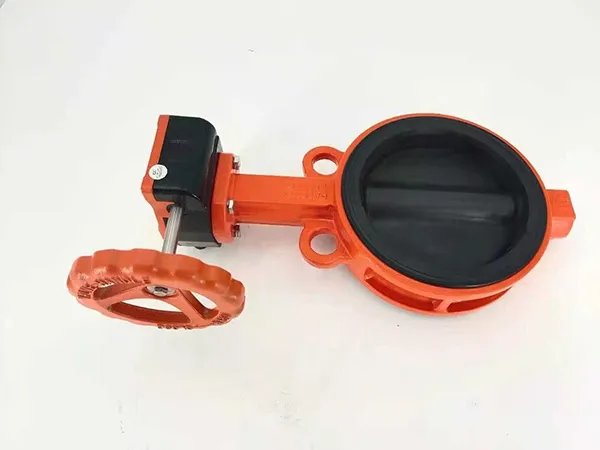

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc
