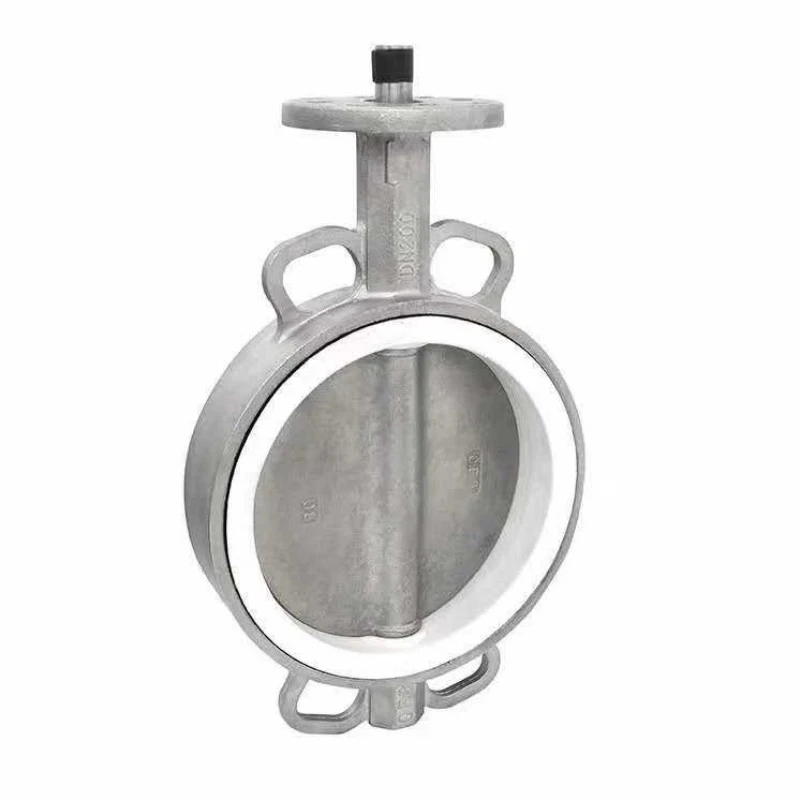

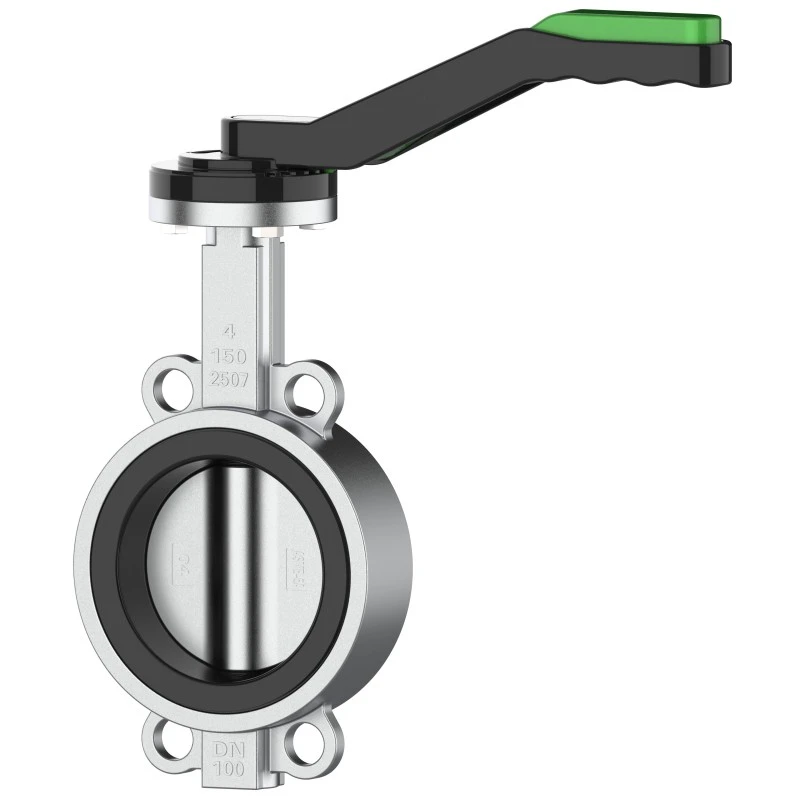

Vanne papillon à plaquette à levier en acier duplex

La vanne Waites, une vanne papillon à levier à faible coût (acier biphasique), comprend un corps de vanne en fonte ductile à revêtement époxy, une plaque de vanne en fonte ductile nickelée, un revêtement en caoutchouc nitrile (NBR) et un dessus d'installation conforme aux normes ISO 5211. L’élément clé de l’étanchéité est le siège de valve en caoutchouc. Nous avons choisi une forme structurelle raisonnable – type de rainure, et défini un taux de compression raisonnable pour garantir que la vanne ne présente aucune fuite dans la plage de pression spécifiée. Lors du test de pression d’air, une étanchéité complète a été obtenue sans fuite visible.

Fonctionnalité:

Vanne papillon à levier (acier biphasique) à débit bidirectionnel, 100% étanche.

Le siège de valve en caoutchouc remplaçable/moulé est disponible dans une variété de matériaux.

La conception entièrement universelle du corps de vanne convient à une installation conformément à toutes les normes couramment utilisées, telles que ANSI, BS, DIN, IS, JIS, etc.

La plaque à clapet à fente et la vanne à tige peuvent être verrouillées dans 8 positions intermédiaires en plus des positions fermée et ouverte.

La petite taille des conduites d'eau face à face est conforme aux normes BS 5155/API 609/IS 13095/AWWA C 504.

La vanne papillon à levier (acier biphasique) ne nécessite aucun entretien, est économique et répond aux normes 97/23/CE (PED). Conforme à la directive CE 1115.

Applicable aux brides PN6/10/16, ANSI 150, Tableau D et Tableau E.

Détail:

Les vannes Waits offrent une structure de serrage doublée de NBR (caoutchouc nitrile), avec une gamme de tailles de 2 pouces à 6 pouces.

Verrouillez le fonctionnement du levier ou de la boîte de vitesses.

Plage de température : -10°C à 80°C.

Pression nominale : PN16 à 6 pouces.

D'autres tailles peuvent être fournies sur demande, allant de 1/2 pouce à 24 pouces (POA).
