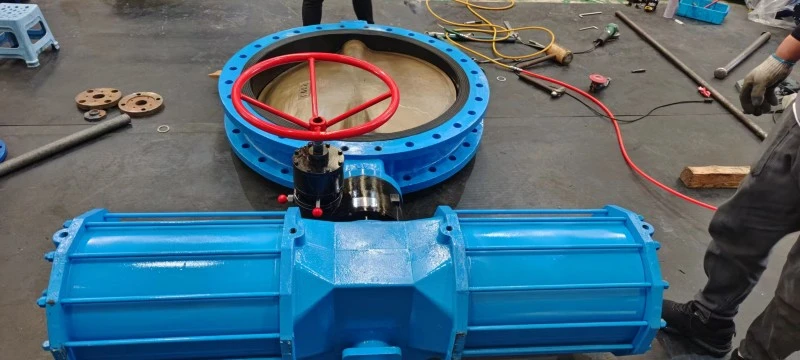

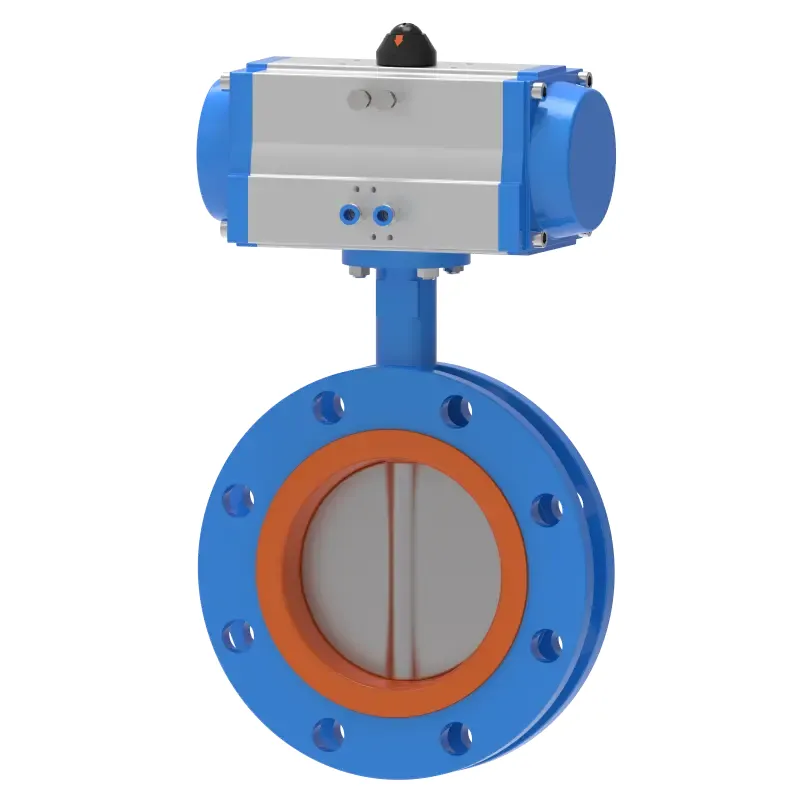

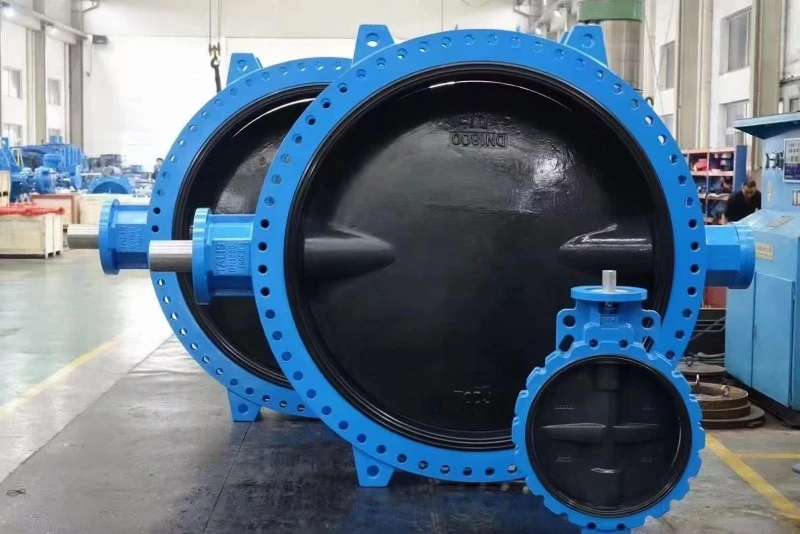

Vanne papillon à bride de type U

La vanne papillon à bride de type U de la vanne Waits est durable, de petite taille, légère et composée de seulement quelques pièces. De plus, il peut être ouvert et fermé rapidement. Lorsque la vanne papillon à bride est en position complètement ouverte, l'épaisseur de la plaque papillon est la seule résistance permettant au fluide de s'écouler à travers le corps de la vanne, de sorte que la chute de pression générée par la vanne est très faible et présente de meilleures caractéristiques de contrôle du débit. Les types d'étanchéité de la vanne papillon à bride de type U sont l'étanchéité élastique et l'étanchéité métallique. Vanne d'étanchéité élastique, la bague d'étanchéité peut être intégrée dans le corps de la vanne ou installée autour de la plaque papillon.

Fonctionnalité

1. La vanne papillon a une structure simple, un petit volume, un poids léger et est composée de seulement quelques pièces. De plus, il suffit de le faire pivoter à 90° pour l'ouvrir et le fermer rapidement, ce qui le rend facile à utiliser. En même temps, la vanne présente de bonnes caractéristiques de contrôle des fluides.

2. La structure est simple et compacte, et peut être rapidement ouverte/fermée à 90 °.

3. Couple de fonctionnement extrêmement faible, économie d'énergie.

4. La courbe de débit tend vers une ligne droite, indiquant d'excellentes performances de régulation.

5. Large gamme de sélection de matériaux, adaptés à divers supports.

Tournez simplement à 90 ° pour ouvrir et fermer rapidement, facile à utiliser. Dans le même temps, la vanne papillon à bride de type U présente d'excellentes caractéristiques de contrôle des fluides.

La durée de vie des vannes à étanchéité métallique est généralement plus longue que celle des vannes à étanchéité élastique, mais il est difficile d'obtenir une étanchéité complète.

Comparaison entre la vanne papillon à bride de type U et la vanne papillon à double pince

1. Matériel (similitude) :

Corps de vanne : fonte grise ; Fonte ductile ; Acier au carbone.

Disque de vanne : fonte ductile (nickelée ou revêtue de nylon) ; Acier inoxydable 304/316 ; Bronze d'aluminium.

Tige de valve : acier inoxydable 410/416/304/316.

Siège de valve : caoutchouc EPDM ; Caoutchouc nitrile; téflon; Caoutchouc fluoré ; Héparen ; Caoutchouc chloroprène; Siège de valve en métal.

2. Pression (similarité) :

CLASSE 125/150； PN10/16/25

3. Champ d'application :

La vanne papillon à bride de type U est différente des vannes papillon à pince ou à cosse en ce sens qu'elle utilise des connexions à bride et a une longueur de face d'extrémité plus courte.

Si des vannes papillon doivent être utilisées pour le contrôle du débit, le plus important est de choisir la bonne taille et le bon type de vanne. Le principe structurel des vannes papillon est particulièrement adapté à la réalisation de vannes de grand diamètre. Les vannes papillon sont non seulement largement utilisées dans les industries générales telles que le pétrole, le gaz naturel, les produits chimiques et le traitement de l'eau, mais également dans les systèmes d'eau de refroidissement des centrales thermiques.

Si une vanne papillon à bride de type U doit être utilisée pour le contrôle du débit, le plus important est de sélectionner correctement la taille et le type de vanne. Le principe structurel des vannes papillon est particulièrement adapté à la fabrication de vannes de grand diamètre. Les vannes papillon sont non seulement largement utilisées dans les industries générales telles que le pétrole, le gaz naturel, les produits chimiques et le traitement de l'eau, mais également dans les systèmes d'eau de refroidissement des centrales thermiques.
