Vanne papillon revêtue de PTFE à plaquette d'engrenage

La vanne papillon à revêtement en PTFE à plaquette d'engrenage avancée Waites adopte une conception divisée avec un revêtement en PTFE, qui peut résister à la corrosion des produits chimiques tels que l'acide, le chlore et les alcalis. Notre conception intégrée de tige de vanne et de plaque peut éliminer la corrosion caverneuse et peut être utilisée en toute tranquillité dans les applications de fluides corrosifs. Ce produit convient aux applications à coupure bidirectionnelle ou à extrémité fermée.

envoyer une demande

Description du produit

La vanne papillon revêtue de PTFE Gear Wafer est fabriquée par Waits Valve dans le Zhejiang, en Chine. La plaque de soupape et le siège sont revêtus de PTFE et conviennent aux milieux fortement corrosifs tels que l'acide chlorhydrique, l'acide nitrique, l'acide fluorhydrique, le chlore liquide, l'acide sulfurique et l'eau régale dans des industries telles que le pétrole et le gaz, la pétrochimie, les mines, la métallurgie, les centrales hydroélectriques, les produits pharmaceutiques, la fabrication du papier et la protection de l'environnement.

Gear Wafer Ptfe Lined Butterfly Valve

Conception

Adopter un corps de vanne en fonte ductile ou CF8M

Siège de valve en PTFE avec support en caoutchouc fluoré

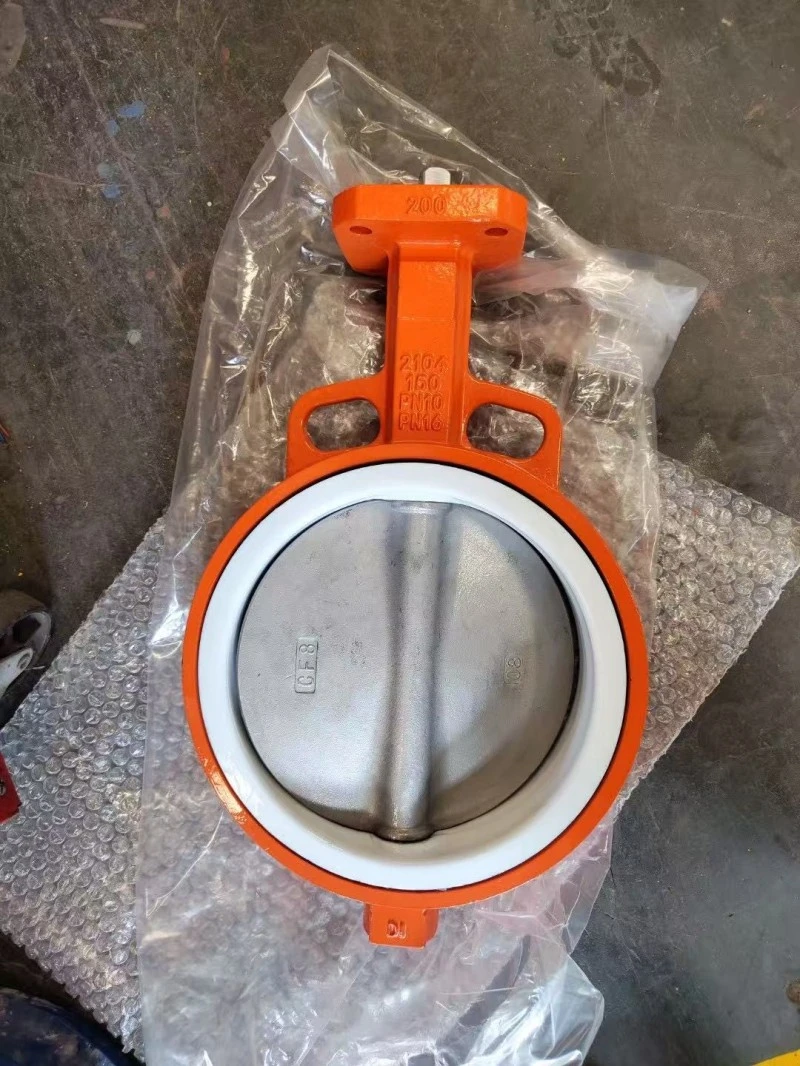

Plaque de valve en 316SS revêtue de PTFE ou polie

Tige de valve 316SS, soudée à la plaque de valve

Revêtement époxy adhésif thermofusible

Avantage

Le traitement de la tige/plaque de valve intégrée peut éliminer la corrosion caverneuse et améliorer la sécurité du produit

Le joint auto-ajustable à charge dynamique peut être fermé hermétiquement, réduisant ainsi la maintenance

La combinaison du support élastique du siège de soupape peut offrir de la flexibilité et améliorer les performances d'étanchéité.

La vanne papillon à revêtement PTFE Gear Wafer peut voir son siège remplacé sur site, minimisant ainsi les temps d'arrêt dans la mesure du possible.

La méthode d'installation conforme à la norme ISO 5211 permet d'installer directement divers actionneurs

Collier de serrage ou bride à oreille, adapté à différents types d'installation

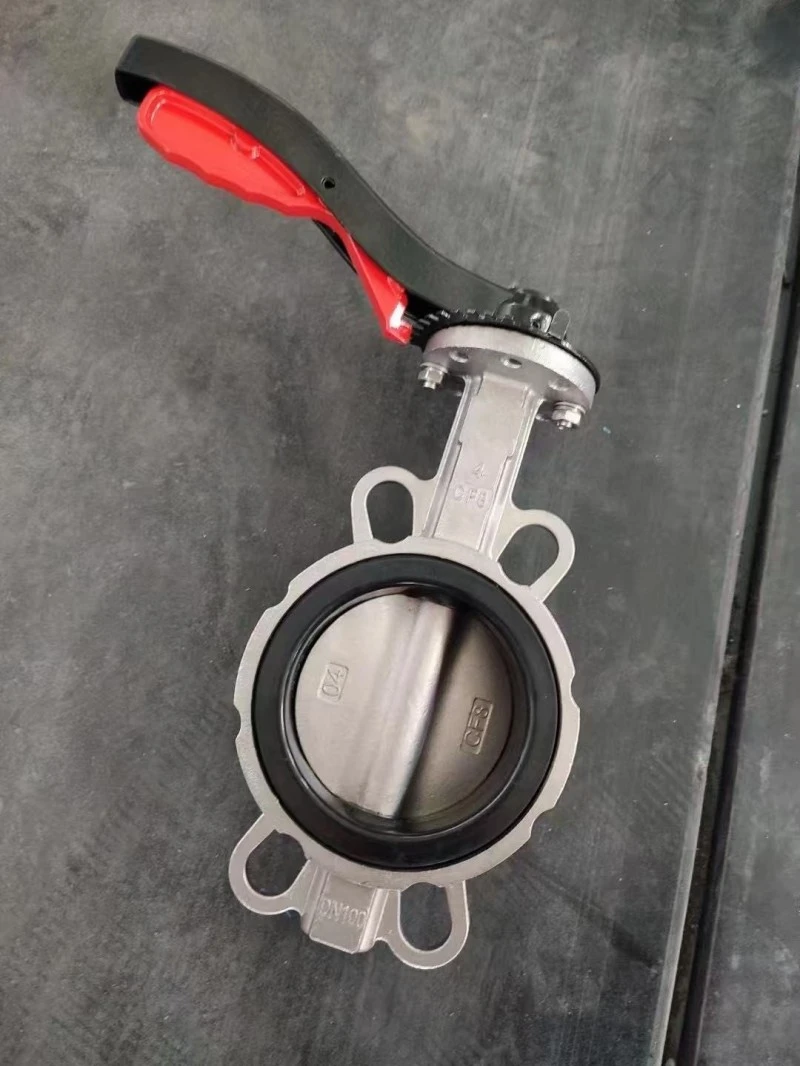

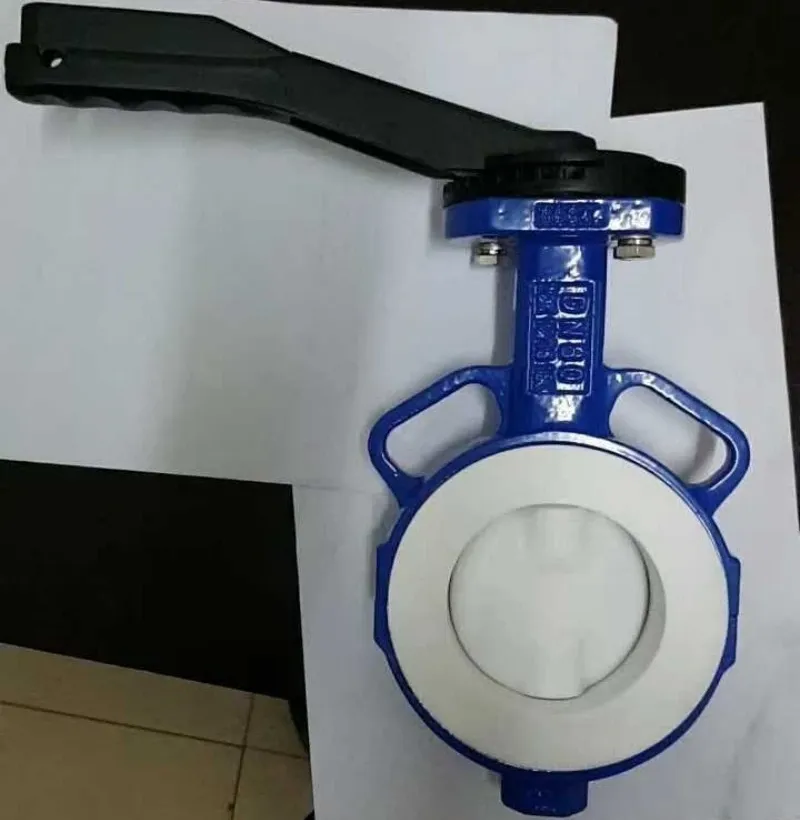

Poignée avec plaque fendue et dispositif de verrouillage pour assurer la sécurité des opérateurs et du personnel de maintenance

Gear Wafer Ptfe Lined Butterfly Valve

Options et accessoires

Le matériau du siège de vanne en PTFE peut être équipé en option de divers supports, notamment BUNA-N, EPDM ou AFLAS, pour répondre aux exigences de compatibilité des processus.

Actionneurs pneumatiques ou électriques pouvant réaliser un contrôle automatique ou à distance

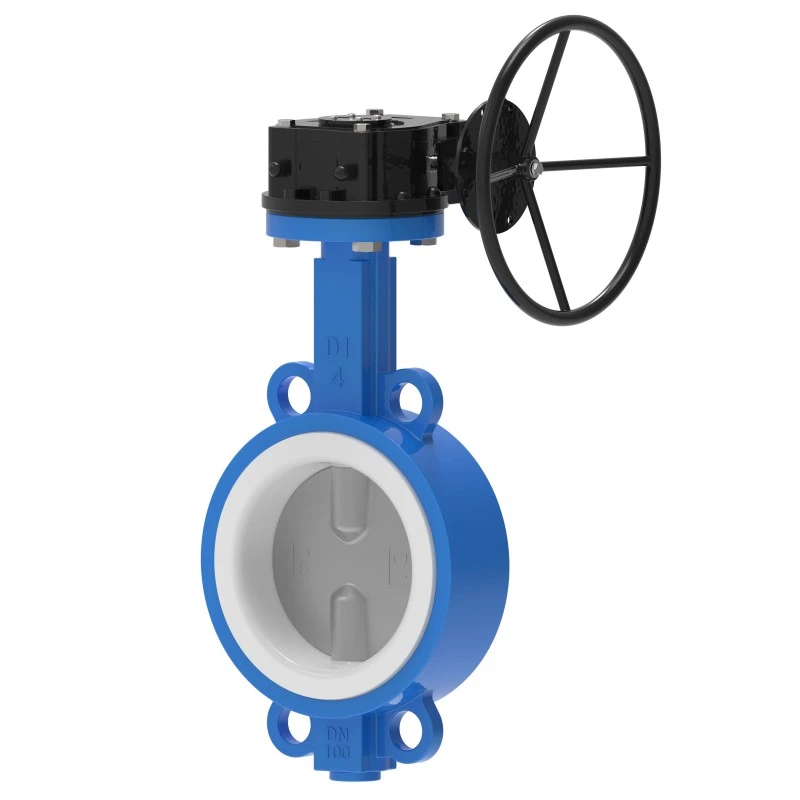

La vanne papillon revêtue de PTFE Gear Wafer est dotée d'une boîte de vitesses et d'un pignon pour une utilisation manuelle facile.

Le boîtier de commutation est utilisé pour le retour de position de la vanne

Positionneur utilisé pour le contrôle du flux de processus

caractéristiques:

La vanne papillon revêtue de PTFE Gear Wafer présente une excellente stabilité chimique, une résistance aux températures élevées et au froid et un faible coefficient de frottement.
