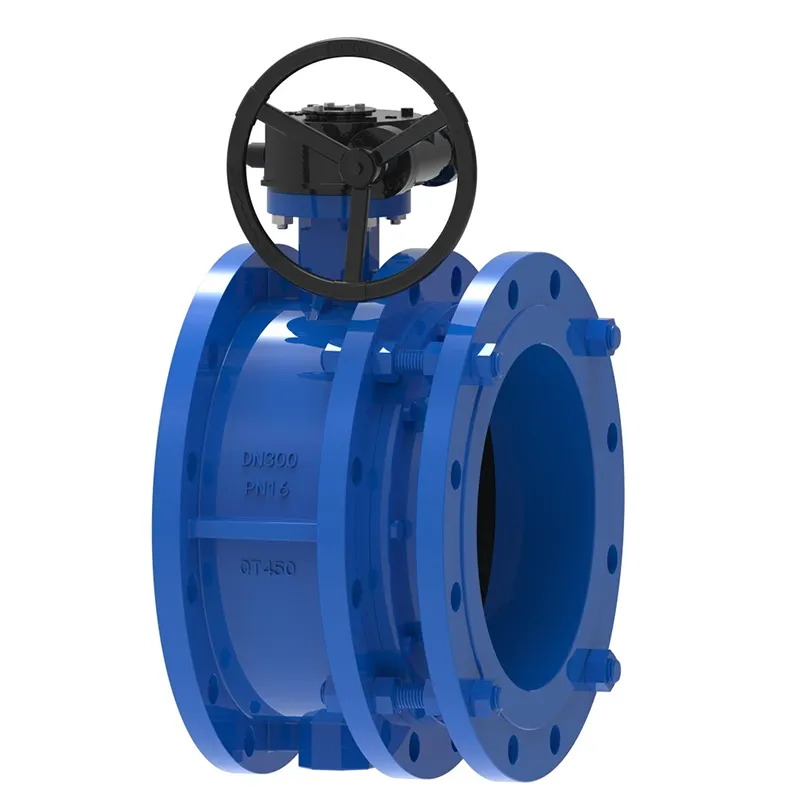

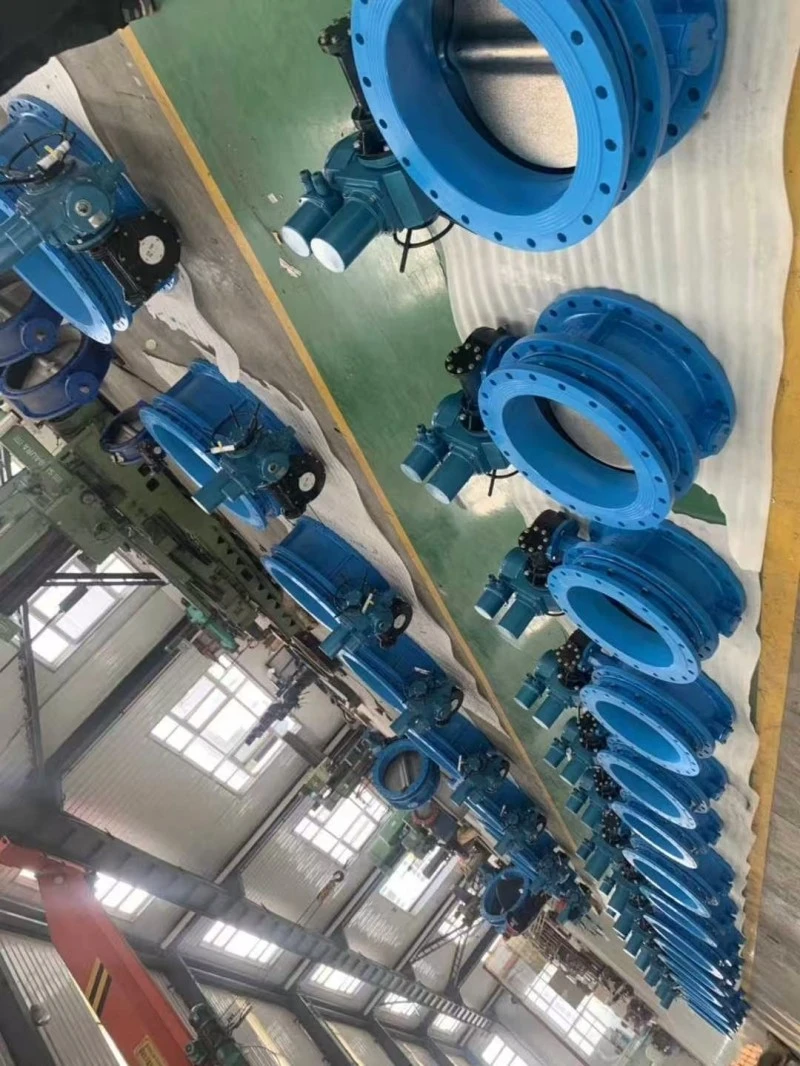

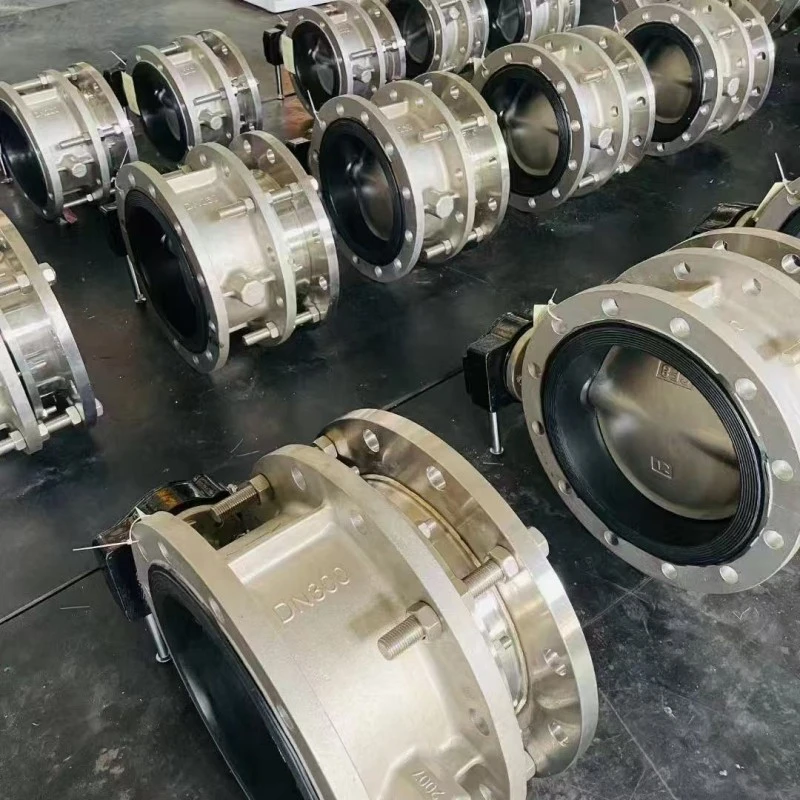

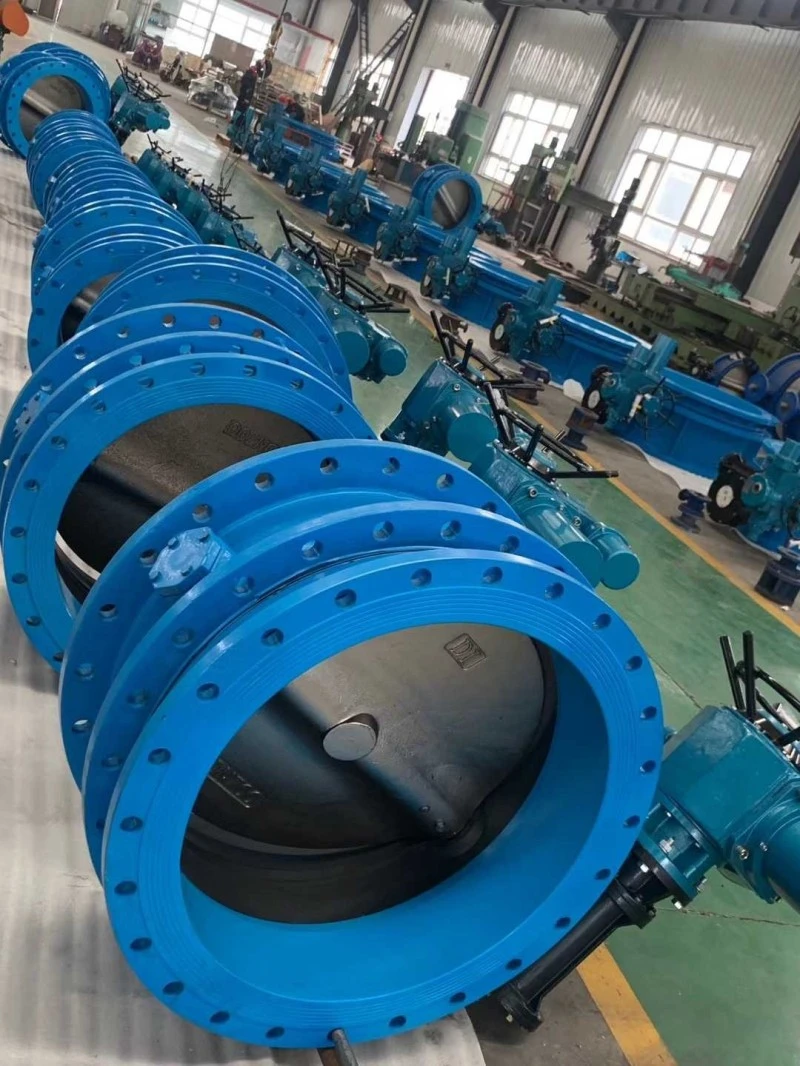

Vanne papillon concentrique à joint de dilatation

La plaque papillon de la vanne papillon concentrique télescopique avancée est installée dans le sens du diamètre du pipeline. Dans le canal cylindrique du corps de vanne papillon télescopique, le papillon en forme de disque tourne autour de l'axe, avec un angle de rotation compris entre 0° et 90°. Lorsqu'elle est tournée à 90 °, la vanne est complètement ouverte. Convient aux températures ≤ 80 ℃, utilisé dans les secteurs du pétrole, des produits chimiques, de l'alimentation, des produits pharmaceutiques, du textile, de la fabrication du papier, de l'électricité, de l'approvisionnement en eau et du drainage, des gazoducs pour réguler le débit, intercepter les médias et compenser la dilatation et la contraction thermiques des pipelines.

Avantages :

La vanne papillon concentrique télescopique (avec une structure qui peut s'étendre dans une certaine plage de longueur) facilite non seulement le démontage de la vanne, mais réduit également la contrainte du pipeline et protège la vanne. Dans le même temps, il comprime également la méthode d'installation des vannes papillon et des joints de dilatation, rendant l'espace plus compact. Normalement, ces types de vannes ne nécessitent pas d'entretien particulier et nécessitent seulement une observation régulière des pièces d'expansion et de contraction pour détecter les fuites et le détachement.

La méthode d'installation de la vanne papillon concentrique télescopique présente de grands avantages, car seul le joint de dilatation doit être démonté, ce qui permet d'économiser beaucoup d'espace de maintenance et d'obtenir une maintenance sans vanne (les vannes papillon sont plus lourdes, les joints de dilatation sont plus légers et l'intensité du travail est plus faible).

Précautions d'installation :

1. Il est strictement interdit de démonter les vannes papillon avec les brides d'expansion démontées sur le chantier de construction du pipeline ; Il est strictement interdit d'allonger ou de raccourcir de manière répétée la vanne papillon télescopique sur place.

2. Les tuyaux aux deux extrémités du détendeur doivent être concentriques et les deux surfaces de bride sur les tuyaux doivent être parallèles ;

3. Les boulons de fixation de la bride doivent être serrés symétriquement et ne serrez pas les boulons de fixation de la bride avec force d'un côté ;

4. Le tuyau d'expansion est installé derrière la vanne ;

5. La partie d'expansion du détendeur ne doit pas être installée au coin ou à l'extrémité du pipeline.

6. La vanne papillon à bride d'expansion doit être placée à plat avant l'installation et ne doit pas être heurtée à volonté ;

7. La longueur structurelle de la vanne papillon concentrique télescopique est la longueur minimale en usine et est tirée jusqu'à la longueur d'installation (c'est-à-dire la longueur de conception) lors de l'installation ;

Lorsque la longueur entre les canalisations dépasse la longueur d'installation du détendeur papillon, veuillez ajuster l'espacement des canalisations et ne tirez pas avec force sur le détendeur pour éviter de l'endommager ;

9. La vanne papillon de la vanne papillon concentrique télescopique peut être installée dans n'importe quelle position. Lorsqu'ils sont utilisés pour la compensation de température, une fois l'installation du pipeline terminée, des supports doivent être installés aux deux extrémités le long de l'axe du pipeline pour empêcher le tuyau d'expansion du détendeur d'être retiré. La force d'appui du support est calculée selon la formule suivante, et il est strictement interdit de retirer le support pendant le fonctionnement ;

Comment choisir :

La forme structurelle de la vanne papillon concentrique télescopique est divisée en deux types : la vanne papillon télescopique concentrique et la vanne papillon télescopique excentrique. Selon les différents mécanismes de fonctionnement, il peut être divisé en vannes papillon télescopiques à vis sans fin, vannes papillon télescopiques pneumatiques et vannes papillon télescopiques électriques.

Selon les différents matériaux d'étanchéité, il est divisé en vannes papillon télescopiques à étanchéité souple et en vannes papillon télescopiques à étanchéité dure en métal.

Les vannes papillon concentrées télescopiques sont généralement utilisées pour les conduites d'eau propre avec des températures T>80 ℃ et les conduites ne sont pas corrosives. Les vannes papillon télescopiques à étanchéité dure sont couramment utilisées dans les canalisations de transfert de chaleur à vapeur avec des températures T>425 ℃. Par conséquent, lors du choix d'une vanne papillon télescopique, il est nécessaire de clarifier le fluide, la température, la pression, etc. afin de faire le bon choix.
