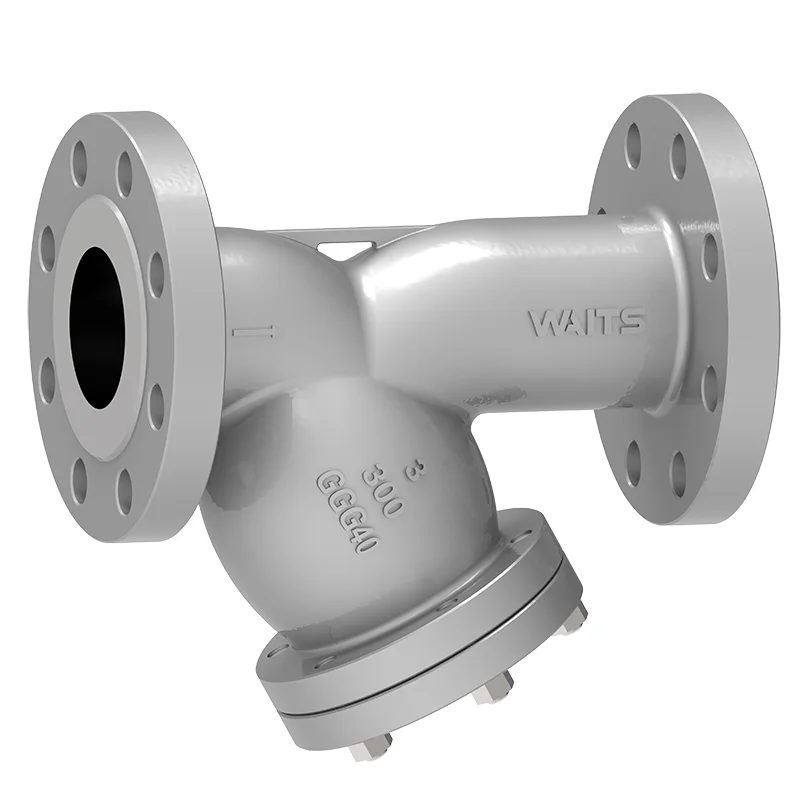

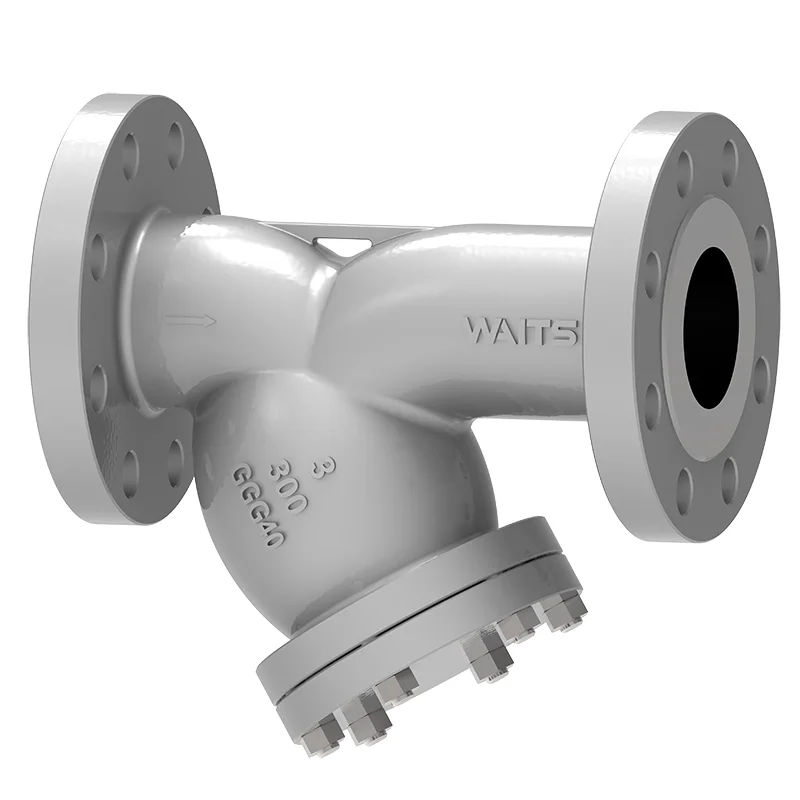

Straileur en Y de fer ductile

La tendeuse Y en fer ductile en vantique attend utilise une coque en fer ductile de haute qualité d'une pièce pour protéger le système de pipeline. Le type Y conçu par notre équipe peut filtrer efficacement les impuretés à basse perte de pression. Lorsque vous travaillez dans des pipelines industriels et civils, vous penserez à ce produit comme très utile et utile pour vous!

envoyer une demande

Description du produit

Attente la soupape d'isolement de fer de fer équilibré du fer ductile en fer du fer ductile aide à filtrer les particules. Le filtre de type y contient plusieurs interfaces filetées pour la connexion des points PT, des ports d'échappement et des accessoires. De plus, il est également livré avec un filtre perforé en acier inoxydable intégré. Cette conception rigoureuse est la base de votre tranquillité d'esprit!

Principe de travail

Lorsque le fluide pénètre dans la tendance Y ductile en fer ductile du pipeline, il s'écoule d'abord dans la cavité en forme de "Y". Sous l'action du filtre, les impuretés sont interceptées à l'extérieur du filtre, tandis que le fluide propre traverse le filtre dans la sortie du filtre et continue de s'écouler dans le pipeline. Au fur et à mesure que le processus de filtrage se poursuit, les impuretés s'accumulent progressivement sur la surface du filtre. Lorsque le filtre est obstrué dans une certaine mesure, la différence de pression entre l'entrée du filtre et la sortie augmentera, affectant l'écoulement normal du fluide. À l'heure actuelle, le filtre doit être nettoyé ou remplacé.

Normes de mise en œuvre-Trainer en fer en fer.
Normes de conception	API 6D, EN1074
Standard de la bride	ASME B16.5 / ASME B16.47- A / B / EN1092-1 / 2
Connexion	NPT, RF, FF, RTJ, BW, SW
Acceptation des tests	Feu 598 EN12266
Longueur de structure	API6D / ASME B16.10 / EN558
Ratings de pression et de température	ASME B16.34
Test incendie	6fa Fire Flight607
Faible norme de fuite	ISO 15848-1, API 622
Conception anti-corrosion	NACE MR 0175
Application-‌-Trainer en fer en fer
Taille	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Plage de pression	CL125 ~ CL150 PN10 ~ PN25
Plage de température	-20 ℃ ~ 300 ℃
Application	L'eau froide, l'eau chaude (la température est généralement ≤ 120 ℃, l'attention doit être accordée à la stabilité thermique de la fonte); Eau domestique, eau en circulation industrielle, eau de feu, air comprimé (la pression doit être ≤ 1,6 MPa pour éviter la surpression de la fonte); Gaz non corrosif (comme l'azote, le dioxyde de carbone, etc.); Huile lubrifiante, huile hydraulique (huile non corrosive non fortement, scellement doit être vérifiée); Le carburant à faible viscosité (comme le diesel, un contact à long terme avec de puissants solvants doit être évité).
Carrosserie	Fonte
Filtre	F304, F304L, F316, F316L, fil de fer galvanisé, fil de cuivre

Caractéristiques de performance

La tendance Y en fer ductile en fer dérive son nom de sa structure en forme de "Y", qui est conçue pour assurer un flux de fluide lisse dans la crépine et réduire la résistance à l'écoulement. Il dispose généralement d'une conception amovible, telle que la bride ou les connexions filetées, permettant un nettoyage ou un remplacement facile de l'écran du filtre lorsqu'il devient obstrué simplement en désassemblant les connexions correspondantes permet l'entretien sans effort de l'intérieur. Avec une structure simple et des options d'installation flexibles, cette crépine peut être montée horizontalement ou verticalement en fonction des dispositions de pipeline. De plus, sa conception détachable facilite l'entretien pratique: les opérateurs peuvent facilement démonter la crépine pour le nettoyage ou le remplacement d'écran sans outils spéciaux, réduisant ainsi les coûts de maintenance et la complexité.
