Comment la vanne papillon à bride et engrenage à tige allongée résout-elle les obstacles au fonctionnement des systèmes de canalisations industrielles enterrées et isolées ?

1. Composition structurelle complète et principe de fonctionnement de base

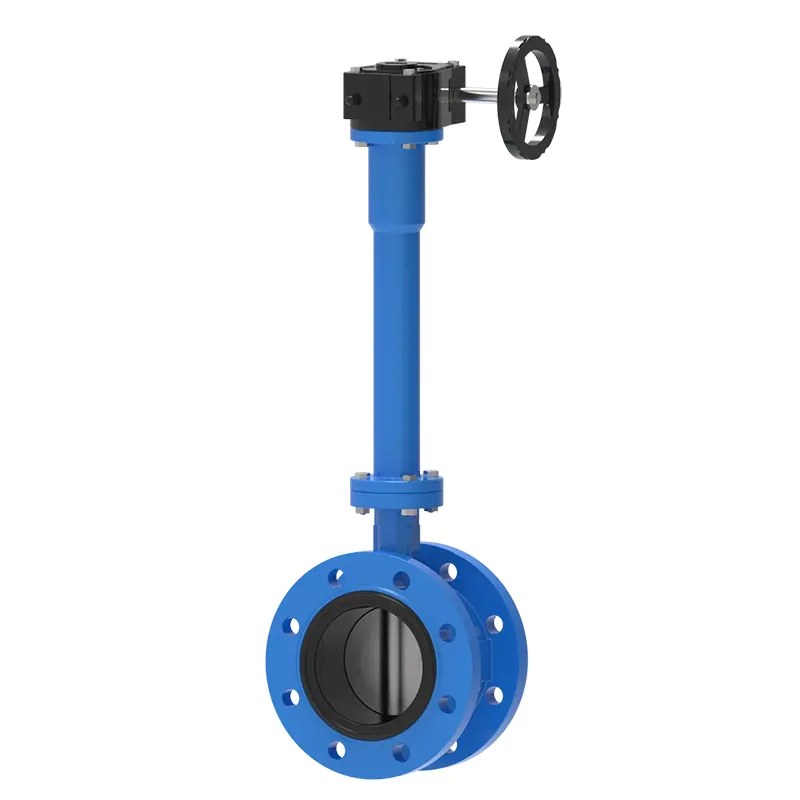

1.1 Disposition des composants divisés de la bride, de la tige étendue et de l'entraînement par engrenages

Trois modules fonctionnels de base constituent l'ensemble du corps de la vanne, chacun assumant respectivement des tâches indépendantes de connexion de pipeline, de transmission de couple et de régulation de débit. Le corps de vanne à double bride adopte une forme de connexion boulonnée sur toute la face, qui forme des joints d'étanchéité rigides avec des brides de pipeline correspondantes, évitant ainsi le risque de fuite moyenne causé par un serrage lâche des vannes à plaquette sous une fluctuation de pression à long terme. L'ensemble de tige allongée est la pièce la plus différenciée par rapport aux vannes papillon courantes, qui étend le volant de commande de l'engrenage jusqu'au sol ou à la plate-forme d'équipement accessible, séparant la position de fonctionnement de la partie du corps de vanne enterrée ou isolée.

Le réducteur à vis sans fin installé sur le dessus de la tige allongée convertit le couple important requis pour la rotation du disque de grand diamètre en force de fonctionnement légère du volant, ce qui réduit efficacement l'intensité du travail physique pour les opérateurs. À l'intérieur de la boîte de vitesses, la structure de maillage de précision avec vis sans fin et roue à vis sans fin peut verrouiller le disque à n'importe quel angle d'ouverture sans dispositifs de positionnement auxiliaires, réalisant ainsi un état de régulation de débit fixe stable pour un fonctionnement de longue durée du pipeline. Toutes les pièces de transmission à l'intérieur de la tige allongée adoptent une connexion cannelée intégrée, assurant une rotation synchrone entre le volant et le disque papillon interne sans glissement de transmission après des milliers de cycles d'ouverture et de fermeture.

• La connexion rigide à double bride améliore la stabilité globale de l'étanchéité en cas de fluctuation de pression
• La tige allongée personnalisable transfère le point de fonctionnement hors de la zone enterrée/isolée
• La réduction à vis sans fin réduit le couple de fonctionnement pour la régulation de pipelines de gros calibre
• La structure de tige cannelée intégrée élimine le risque de défaillance par glissement de la transmission

1.2 Mécanisme d'interception du milieu et de régulation du débit

Le disque papillon circulaire fixé à l'extrémité inférieure de la tige étendue tourne de 90 degrés autour de l'axe central vertical pour compléter l'ouverture complète, l'étranglement partiel et la fermeture complète de la section transversale du pipeline. Lorsque le disque tourne parallèlement à la direction d'écoulement du fluide, le pipeline forme un passage dégagé ; lors de la rotation perpendiculaire à la direction d'écoulement, le bord extérieur du disque s'adapte étroitement à la bague d'étanchéité élastique à l'intérieur du corps de la vanne pour réaliser une interception sans fuite de liquide, de gaz et de milieux mixtes. La boîte de vitesses avec échelle d'angle peut ajuster avec précision l'angle de rotation du disque entre 0 et 90 degrés, réalisant une régulation de débit linéaire continue au lieu d'une simple commande de commutateur à deux états de vannes à poignée simple.

La tige allongée est équipée de composants d'étanchéité multicouches au niveau du joint du corps de vanne et du manchon allongé, ce qui empêche le fluide du pipeline de s'infiltrer vers le haut le long de l'espace de la tige jusqu'à la zone d'entraînement par engrenage, évitant ainsi la rouille des engrenages et la pollution moyenne des pièces de fonctionnement. Le jeu de garnitures peut être remplacé sans retirer la vanne entière de la canalisation lors d'une maintenance ultérieure, ce qui simplifie grandement les travaux de réparation sur site des vannes enterrées difficiles à démonter.

2. Normes de correspondance des matériaux pour les composants du corps, de la tige et du joint

2.1 Classification des matériaux du corps de vanne et du disque pour différents environnements de fluides

La sélection de la qualité du matériau détermine directement le cycle de fonctionnement stable à long terme de la vanne dans des conditions spécifiques de température moyenne et de corrosion. Le corps de vanne en fonte ductile avec revêtement époxy est largement utilisé dans les canalisations d'approvisionnement en eau municipale, de protection contre les incendies et d'eau de refroidissement, avec une bonne résistance à l'érosion du milieu aquatique neutre et une faible difficulté de traitement de fabrication. Le corps WCB en acier au carbone convient aux pipelines de transport de vapeur et de pétrole à haute température, maintenant une résistance mécanique stable à température moyenne jusqu'à 425 ℃. Le corps CF8/CF8M en acier inoxydable correspond aux conduites d'eau à mélange chimique acide-base et aux conduites d'eau côtières contenant du sel, résistant à la corrosion par piqûre causée par les ions chlorure.

Le matériau du disque papillon doit être conforme au degré de résistance à la corrosion du corps de la vanne pour éviter la corrosion électrochimique entre les différentes surfaces de contact métalliques. Le disque de recouvrement en acier inoxydable est configuré pour les conditions de travail dans des milieux corrosifs, tandis que le disque en alliage de bronze est sélectionné pour les canalisations de circulation d'eau de mer afin d'empêcher l'adhésion des organismes marins et les dommages causés par la corrosion électrolytique. Toutes les ébauches de moulage en métal subissent un traitement de soulagement des contraintes après le formage pour éliminer les contraintes de déformation internes générées lors de la coulée, empêchant ainsi la fissuration du corps de vanne dans un environnement alterné froid et chaud.

2.2 Normes relatives aux matériaux de transmission internes de la tige allongée et de la boîte de vitesses

La tige allongée supporte des charges de torsion répétées lors de cycles d'ouverture et de fermeture à long terme, c'est pourquoi des matériaux en acier inoxydable 410 ou en acier allié 4140 à haute résistance sont adoptés, avec un contrôle strict de la dureté pour éviter le grippage et la fracture pendant la transmission du couple. Le manchon de protection externe de la tige allongée utilise un tuyau en acier sans soudure avec revêtement antirouille, isolant l'humidité du sol souterrain et la vapeur d'isolation thermique du pipeline du contact avec l'arbre central de transmission de couple, prolongeant considérablement la durée de vie de l'ensemble de tige allongé enfoui sous terre pendant de nombreuses années.

La vis sans fin et la roue à vis sans fin à l'intérieur de la boîte de vitesses adoptent une structure à vis sans fin en acier au carbone assortie en alliage de bronze, qui forme une paire de friction autolubrifiante pendant la rotation d'engrènement, réduisant ainsi la fréquence d'entretien régulière de la graisse. La coque de la boîte de vitesses utilise un alliage d'aluminium moulé léger et résistant à l'oxydation, qui ne produira pas de couche de rouille épaisse pour bloquer la rotation du volant après une exposition extérieure à long terme ou un placement dans une voûte souterraine.

3. Déroulement d'installation standard pour les tracés de canalisations enterrées et isolées

3.1 Pipeline de pré-installation et étapes de confirmation des paramètres

Avant de lever et de connecter le corps de la vanne, les techniciens doivent confirmer trois paramètres personnalisés de base du produit pour qu'ils correspondent à la disposition du pipeline sur site : la profondeur réelle enfouie ou l'épaisseur de l'isolation pour déterminer la longueur de tige étendue requise, la pression nominale du pipeline pour sélectionner la qualité de pression de la bride correspondante et le type de support pour vérifier si la qualité du disque et du matériau d'étanchéité répond aux exigences anticorrosion. Une longueur de tige inadaptée entraînera l'enfoncement du volant d'engrenage dans la voûte enterrée ou son recouvrement par l'isolation du pipeline, perdant ainsi son opérabilité ; un niveau de pression de bride incompatible entraînera une fuite du joint de bride sous la pression de conception du pipeline.

Nettoyez soigneusement la surface d'étanchéité de la bride des canalisations avant et arrière, éliminez les scories de soudage, les taches de rouille et les fixations de particules dures, pour éviter d'endommager le joint d'étanchéité élastique lors du serrage des boulons. Placez le joint plat non métallique assorti entre les deux groupes de brides et alignez tous les trous de boulons de bride horizontalement pour éviter l'extrusion excentrique du joint provoquée par une installation décalée du corps de la vanne, qui formera un passage de fuite de fluide local après un fonctionnement à long terme.

3.2 Opération spéciale de protection fixe et de tige de pipeline enterré

Une fois que la bride du corps de vanne est entièrement boulonnée et fixée par une séquence de serrage symétrique croisée, remplissez du sable calibré autour du corps de vanne pour un compactage en couches, en évitant que de grosses pierres dures n'extrudent directement la coque de la vanne pour produire une déformation locale. Le manchon de protection externe de la tige allongée doit être enveloppé d'un matériau enroulé anticorrosion imperméable depuis le corps de la vanne jusqu'à la plate-forme d'exploitation au sol, empêchant les eaux souterraines souterraines et les sols corrosifs d'entrer en contact avec les pièces métalliques de la tige. Un couvercle de trou d'homme de protection creux est réservé à l'extrémité rectifiée de la tige, qui peut être ouvert directement pour faire fonctionner le volant sans excavation de grande surface lors d'une inspection et d'un réglage ultérieurs.

Pour l'installation d'un pipeline intérieur à isolation épaisse, réservez un canal vertical correspondant au diamètre extérieur de la tige étendue à la position d'emballage de l'isolation du pipeline, n'enroulez pas de coton isolant thermique autour de la boîte de vitesses et de la section exposée de la tige, pour éviter que l'accumulation de chaleur n'accélère la détérioration de la graisse lubrifiante pour engrenages et le vieillissement des pièces d'étanchéité de l'emballage supérieur. Après l'installation, effectuez un test d'ouverture et de fermeture sur toute la course du volant pour vérifier que le disque tourne sans se coincer et que l'indication de l'échelle d'angle est cohérente avec l'état réel d'interception du flux.

• Serrage des boulons de bride symétriques croisés pour éviter les fuites d'extrusion excentrique du joint
• Emballage de protection étanche pour la section enterrée de la tige étendue contre la corrosion du sol
• Réserver un canal vertical indépendant pour la tige afin d'éviter l'emballage de l'isolation de la boîte de vitesses
• Test d'ouverture et de fermeture à course complète pour éliminer le risque caché de blocage du disque après l'installation

4. Principaux scénarios d’application de pipelines industriels et municipaux

4.1 Réseaux municipaux d’approvisionnement en eau souterraine et de canalisations de protection contre les incendies

Les conduites de distribution d'eau municipales urbaines et les conduites annulaires enterrées de lutte contre l'incendie sont les domaines les plus largement applicables pour cette vanne à bride à tige allongée. La plupart des embranchements principaux du pipeline sont posés sous la surface de la route ou dans le sol de la ceinture verte, et les vannes ordinaires à tige courte nécessitent une excavation routière à grande échelle chaque fois qu'un réglage du débit ou un entretien de coupure du pipeline est effectué, ce qui entraîne une grande interférence avec le trafic urbain et la vie quotidienne des résidents.Vanne papillon à bride d'engrenage à tige allongéeétend le volant de l'engrenage de commande jusqu'aux positions du puits d'inspection au sol, et toutes les opérations d'ouverture, de fermeture et de limitation du débit peuvent être effectuées uniquement en ouvrant le couvercle du puits, sans travaux de construction d'excavation de la surface de la route et de remblayage du sol du pipeline.

Les canalisations municipales de protection contre les incendies nécessitent des performances d'étanchéité stables sous une surpression instantanée lorsque les pompes à incendie démarrent. La connexion rigide à double bride et la structure de bague d'étanchéité élastique multicouche peuvent supporter un impact de pression instantané sans infiltration moyenne. La structure autobloquante à vis sans fin peut maintenir la vanne complètement ouverte pendant une longue période en état de veille quotidien et ne se fermera pas automatiquement en raison des vibrations d'impact du débit d'eau du pipeline, garantissant ainsi un passage libre de l'eau de lutte contre l'incendie pendant les périodes d'intervention d'urgence.

4.2 Pipelines de transport de fluides isolés en usine

Les canalisations de vapeur à haute température, d'huile chaude et de saumure réfrigérée des usines chimiques nécessitent toutes d'épaisses couches d'isolation thermique pour réduire les pertes de température moyenne et éviter les accidents de brûlure de surface pour les opérateurs sur site. Si des vannes papillon standard à tige courte sont adoptées, la couche d'isolation autour de la vanne doit être ouverte à chaque fois que le débit est ajusté, et le nouveau coton d'isolation thermique doit être réemballé après l'opération, ce qui entraîne un gaspillage répété de matériaux d'isolation thermique et une perte de chaleur fréquente du pipeline. La structure de tige allongée sépare le réducteur de fonctionnement de la zone d'emballage de l'isolation, l'isolation du pipeline peut être enveloppée en continu dans son ensemble sans coupure locale, maintenant ainsi l'effet d'isolation thermique complet de l'ensemble du pipeline pendant une longue période.

Les canalisations de circulation d'eau propre des usines de transformation alimentaire et pharmaceutique à grande échelle sélectionnent également cette vanne papillon à bride avec entraînement par engrenage à tige allongée. Les pièces du milieu de contact entièrement en acier inoxydable correspondent aux normes de production sanitaires, et le mode de fonctionnement des engrenages réalise une régulation précise du débit à petite plage, qui peut contrôler de manière stable le débit moyen requis par l'équipement de production sans grande fluctuation instantanée du débit affectant la stabilité du traitement du produit.

4.3 Pipelines souterrains d’évacuation des eaux pluviales et des eaux usées du parc

Les conduites d'eau de pluie et d'évacuation des eaux usées des campus, des parcs industriels et des communautés résidentielles sont enfouies sous les espaces verts et les trottoirs, avec des puits d'inspection dispersés réservés à intervalles réguliers. La conception de la tige allongée de la vanne correspond parfaitement à la profondeur verticale de ces puits d'inspection, le personnel de maintenance peut atteindre directement le volant d'engrenage à l'embouchure du puits sans descendre dans le puits profond pour le fonctionnement. Le revêtement époxy anticorrosion du corps de la vanne en fonte ductile résiste à l'érosion à long terme des eaux usées contenant des impuretés organiques, et la bague d'étanchéité extérieure remplaçable peut être entretenue sur site sans démontage intégral de la vanne du pipeline.

• Les conduites d'eau municipales enterrées éliminent les travaux d'excavation des routes lors du réglage des vannes
• Les pipelines d'usine isolés évitent la coupe et le réemballage répétés du coton thermique
• L'engrenage de conduite d'incendie autobloquant empêche la fermeture accidentelle sous les vibrations du débit d'eau.
• Le revêtement anticorrosion des canalisations d'égout adapte l'érosion à long terme des milieux organiques

6. Directives d’inspection régulière et d’entretien anticorrosion à long terme

Les environnements d'installation enterrés et isolés accélèrent le vieillissement des composants externes des vannes. Des cycles d'inspection et de maintenance périodiques standardisés doivent donc être formulés en fonction de différentes conditions de travail pour éviter une défaillance soudaine de l'étanchéité ou un blocage de la transmission pendant le fonctionnement du pipeline.Vanne papillon à bride d'engrenage à tige allongéea une conception de pièces d'usure remplaçables divisées, la plupart des opérations de maintenance peuvent être effectuées sur site sans arrêt du pipeline ni démontage intégral de la vanne, réduisant considérablement la durée des temps d'arrêt du système de pipeline causés par les travaux de maintenance.

6.1 Éléments d'inspection de routine mensuelle pour les pièces de fonctionnement des engrenages

Ouvrez le couvercle du trou d'homme au sol ou le canal de fonctionnement réservé à l'isolation du pipeline, faites tourner le volant d'avant en arrière pour une ouverture et une fermeture complètes, observez si le processus de rotation présente un blocage anormal et un bruit de friction anormal. Vérifiez l'indicateur de l'échelle d'angle de la boîte de vitesses pour confirmer que le degré d'ouverture indiqué est cohérent avec l'état réel d'interception du flux du disque. Essuyez la poussière de surface et les taches de boue humide sur la coque de la boîte de vitesses, vérifiez s'il y a une trace d'infiltration moyenne à l'extrémité supérieure de la garniture de tige et enregistrez la quantité d'infiltration pour le remplacement ultérieur de la garniture.

Pour les boîtes de vitesses installées dans des puits d'inspection souterrains humides, essuyez la coque extérieure avec un chiffon sec tous les mois pour éliminer les gouttelettes d'eau condensées fixées à la surface, empêchant ainsi la corrosion humide à long terme de la surface de la coque en alliage d'aluminium de produire des dommages par perforation de la cavité de graisse d'étanchéité interne. Si la résistance à la rotation du volant augmente évidemment par rapport au rapport d'inspection précédent, de la graisse lubrifiante supplémentaire doit être injectée dans la boîte de vitesses par la buse d'injection de graisse réservée.

6.2 Entretien annuel en profondeur contre la corrosion et le remplacement des joints

Effectuez chaque année une inspection anticorrosion complète du manchon de protection extérieur de la tige allongée, vérifiez si le matériau enroulé extérieur imperméable et antirouille présente des fissures, des chutes et une infiltration d'eau du sol dans l'espace du manchon. Les pièces d'emballage anticorrosion endommagées doivent être rembobinées avec un nouveau matériau enroulé imperméable, et l'espace de joint est scellé avec de la colle d'étanchéité antirouille pour bloquer le contact du milieu corrosif souterrain avec l'arbre de la tige métallique.

Retirez la bague d'étanchéité élastique vieillissante à l'intérieur du corps de la vanne en démontant la bride lors de la maintenance annuelle de l'arrêt du pipeline, remplacez-la par une nouvelle bague d'étanchéité correspondant à la température moyenne et au degré de corrosion. Vérifiez les rayures de surface et le degré de corrosion du disque papillon, polissez et réparez les petites taches de rouille sur la surface du disque et effectuez un traitement de revêtement anticorrosion supplémentaire avant de le réinstaller dans le corps de la vanne. Tous les anciens accessoires d'étanchéité remplacés sont classés et recyclés conformément aux normes de gestion des déchets industriels sans mise au rebut aléatoire.

• Test mensuel de rotation du volant à pleine course pour détecter le risque caché de blocage de la transmission
• Graisse lubrifiante supplémentaire pour engrenages en temps opportun lorsque le couple de rotation augmente évidemment
• Réemballage annuel de la couche extérieure imperméable et anticorrosion de la tige endommagée
• Remplacez la bague d'étanchéité intérieure vieillissante lors de l'entretien régulier de l'arrêt du pipeline
