Quels sont les types communs de clapu de sécurité utilisés dans les applications industrielles?

Dans les systèmes de tuyaux industriels,vannes à carreauxsont des parties cruciales qui garantissent le débit unidirectionnel et le reflux d'arrêt. Leur fonctionnement est essentiel pour prévenir la contamination, la préservation de l'efficacité du système et la sauvegarde des équipements. Un certain nombre de variables, y compris le type de fluide, la pression et les conditions d'écoulement, influencent le choix du type de clapet anti-retour pour une application donnée. Les types de clandes d'accès les plus populaires utilisés en milieu industriel sont examinés ci-dessous.

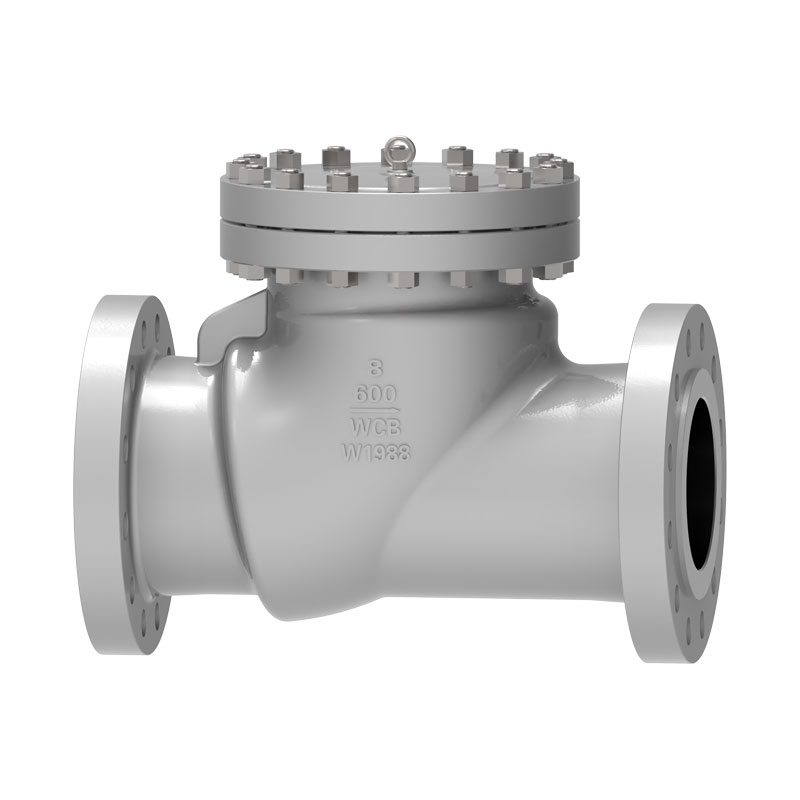

1. Valve de chute de swing

Comment ça marche:

Un clapet anti-retour comprend un disque ou un volet à charnière qui s'ouvre lorsque le fluide coule dans le sens avant. Lorsque le débit s'arrête ou s'inverse, la gravité ou la pression du dos provoque la fermeture du disque, empêchant le reflux.

Applications:

- Systèmes d'eau et d'eaux usées

- Pipelines de pétrole et de gaz

- Systèmes de pompage

Avantages:

- Design simple

- Convient aux systèmes à basse pression

- chute de pression minimale pendant le fonctionnement

2.

Comment ça marche:

Un clapet anti-retour à bille utilise une boule sphérique pour bloquer le débit inversé. Lorsque le liquide coule dans la direction souhaitée, la balle s'éloigne du siège de la valve. Lorsque le flux s'arrête ou s'inverse, la balle revient sur le siège, scellant la valve.

Applications:

- Traitement chimique

- Industries de l'alimentation et des boissons

- Systèmes de manutention sur la suspension

Avantages:

- Conception compacte

- efficace dans la manipulation des fluides visqueux ou de la suspension

- Exigences de maintenance faibles

3. Vanne de contrôle de levage

Comment ça marche:

Dans un ascenseurclapet anti-retour, le disque est soulevé verticalement du siège par un flux de fluide vers l'avant. Lorsque le débit s'inverse, le disque revient sur le siège, fermant la valve.

Applications:

- Systèmes à vapeur

- pipelines à haute pression

- Applications de gaz

Avantages:

- Idéal pour les applications à haute pression

- Fournit un joint serré contre le reflux

- Convient pour les installations horizontales et verticales

4.

Comment ça marche:

Un diaphragme flexible agit comme un mécanisme d'étanchéité dans cette valve. L'écoulement vers l'avant soulève le diaphragme, permettant au fluide de passer, tandis que le reflux le presse contre le siège de soupape pour éviter le débit inversé.

Applications:

- Industries pharmaceutiques

- Traitement alimentaire

- Systèmes de liquide corrosif

Avantages:

- Excellent pour la manipulation des fluides sensibles ou corrosifs

- Fournit un sceau sans contamination

- opération tranquille

5. Valve anti-retour Duckbill

Comment ça marche:

En forme de facture d'un canard, cette valve s'ouvre lorsque la pression du fluide pousse contre elle et se ferme étroitement sous la pression du dos.

Applications:

- Systèmes marins et d'eaux usées

- Gestion des eaux pluviales

- Systèmes de contrefaçon

Avantages:

- Flexible et léger

- Fonctionnement non mécanique

- résistant au colmatage

6.

Comment ça marche:

Cette valve compacte s'adapte entre deux brides de tuyaux et a un disque qui se balance ou les ascenseurs pour permettre le débit vers l'avant. Lorsque le débit s'inverse, le disque se ferme, empêchant le reflux.

Applications:

- Systèmes limités à l'espace

- Systèmes HVAC

- Traitement chimique

Avantages:

- Design léger et compact

- Chute de pression minimale

- Facile à installer

7. Valve de contre contrôle silencieux

Comment ça marche:

Les clapets anti-retour silencieux utilisent un mécanisme à ressort pour fermer rapidement la vanne lorsque le débit s'arrête, empêchant le marteau à eau (une augmentation de la pression causée par une inversion de l'écoulement soudaine).

Applications:

- Systèmes HVAC

- Réseaux d'approvisionnement en eau

- Systèmes de pompage

Avantages:

- élimine le marteau à eau

- opération tranquille

- durable et efficace

Sélection du clapet anti-retour approprié

Tenez compte des éléments suivants lors du choix d'un clapet anti-retour pour votre demande:

Faites en sorte que le type de fluide soit compatible avec le matériau de la valve.

Sélectionnez une valve capable de gérer les pressions et les débits du système.

- Espace d'installation: les clapulades à retardement et autres petits choix sont parfaits pour les espaces confinés.

Exigences de maintenance: Pour les systèmes importants, choisissez des vannes qui nécessitent moins d'entretien.

En conclusion

Dans les applications industrielles, les clapulades sont essentielles car elles fournissent un débit unidirectionnel et lisse et un reflux d'arrêt. Chaque forme de clapet anti-retour, du swing et de la balle au diaphragme et des types de bill de canard, présente des avantages particuliers qui conviennent à des systèmes et des secteurs particuliers. La sélection de la meilleure soupape pour améliorer les performances et la fiabilité du système peut être facilitée si vous êtes conscient de ses fonctionnalités.
